SAWO / THÔNG TIN SẢN PHẨM
Máy xông hơi SAWO30 Corner
SAWO30 Corner dành cho vị trí góc phòng. Thiết kế tháp cao kết hợp bộ chia đá tháo rời, phù hợp khi cần giữ diện tích sử dụng cho không gian sauna.
Công suất 4,5–12 kW20 mã model6 phiên bản
Xem thông số & model ↓Phiên bản và mã máy SAWO30 Corner
Dải công suất gia nhiệt: 4,5–12 kW. Chọn đúng phiên bản, màu hoàn thiện và hậu tố model; các thông số dưới đây được giữ theo bảng hãng.

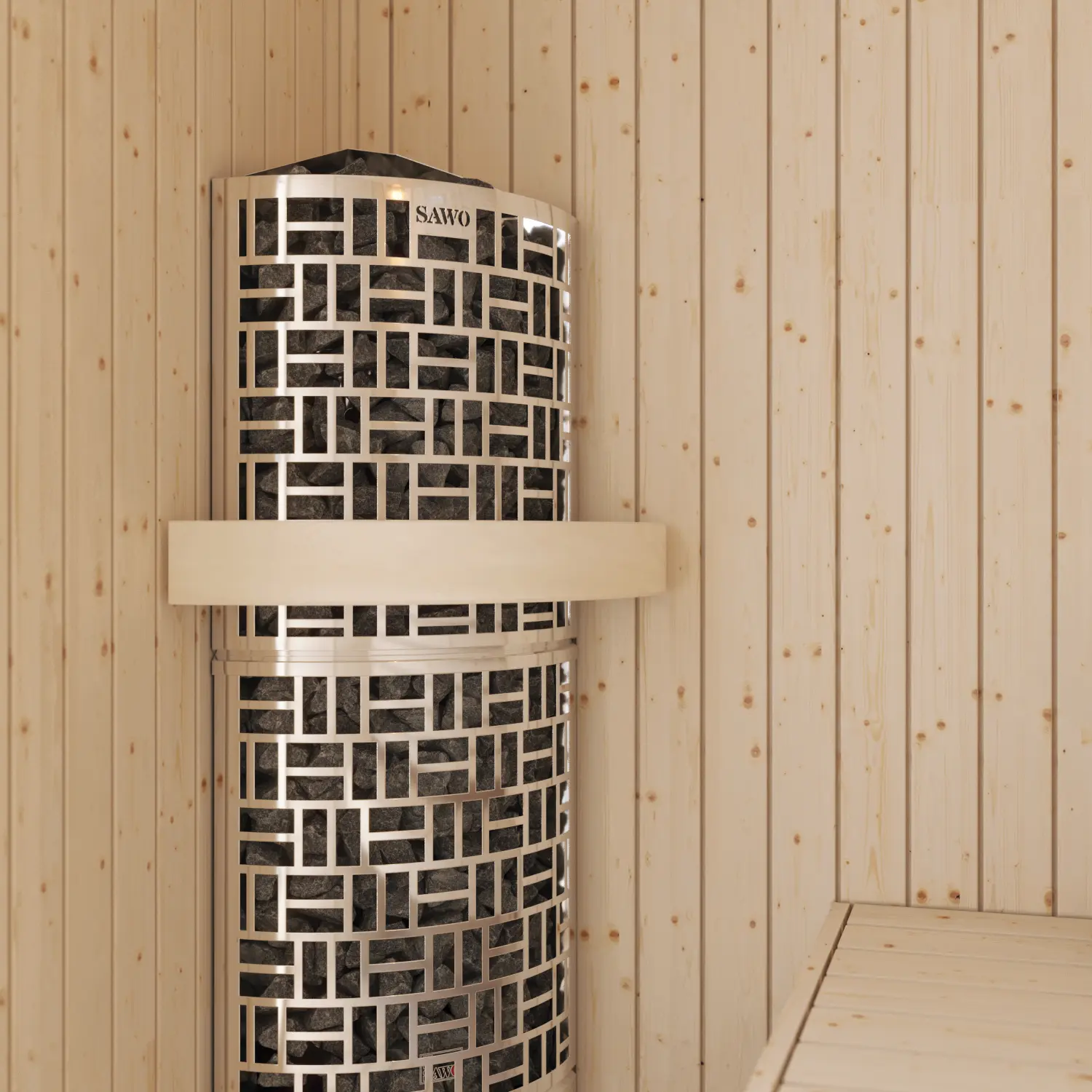

SAWO30 Corner Ni2 · 4,5–9 kW · 3 mã
SAWO30 Corner dành cho vị trí góc phòng. Thiết kế tháp cao kết hợp bộ chia đá tháo rời, phù hợp khi cần giữ diện tích sử dụng cho không gian sauna.
Hệ Saunova Ni2 với khối công suất tương ứng tích hợp trong máy.
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (kg) không bộ chia đá | Đá (kg) có bộ chia đá | Điều khiển | Khoảng cách an toàn tối thiểu A | B | |
|---|---|---|---|---|---|---|---|---|
| SW3-45Ni2-CNR-P-C | 4.5 | 3 – 6 | 300 x 300 x 1380 | 70 | 45 | Saunova | 100 | 1900 |
| SW3-60Ni2-CNR-P-C | 6.0 | 5 – 8 | 300 x 300 x 1380 | 70 | 45 | Saunova | 100 | 1900 |
| SW6-90Ni2-CNR-P-C | 9.0 | 8 – 15 | 415 x 415 x 1380 | 105 | 80 | Saunova | 100 | 1900 |
Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn SAWO30 Corner Ni2
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.

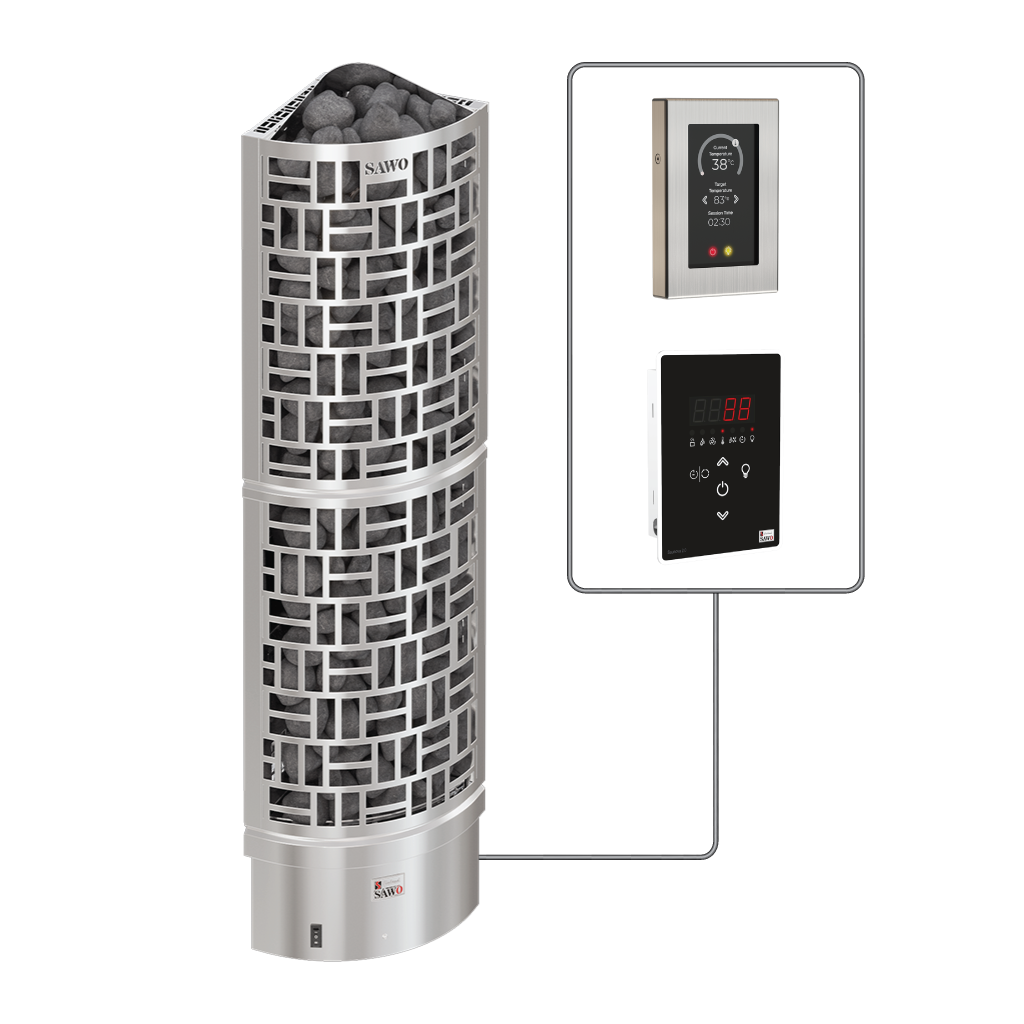

Chọn điều khiển cho SAWO30 Corner Ni2
Phiên bản Ni2 sử dụng giao diện Saunova với khối công suất tương ứng tích hợp trong máy. Kiểm tra đúng mã máy và dây nối trước khi chọn giao diện.

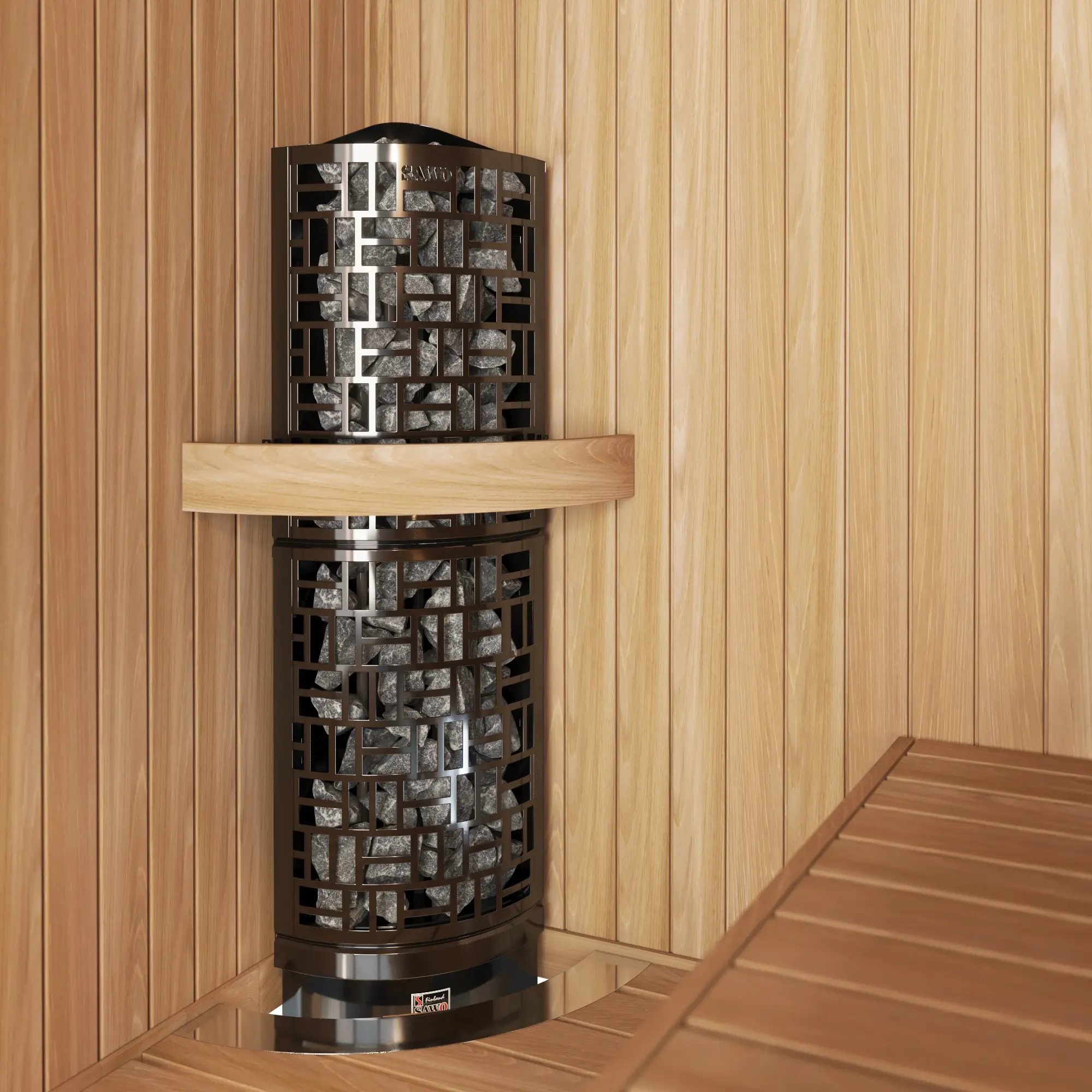

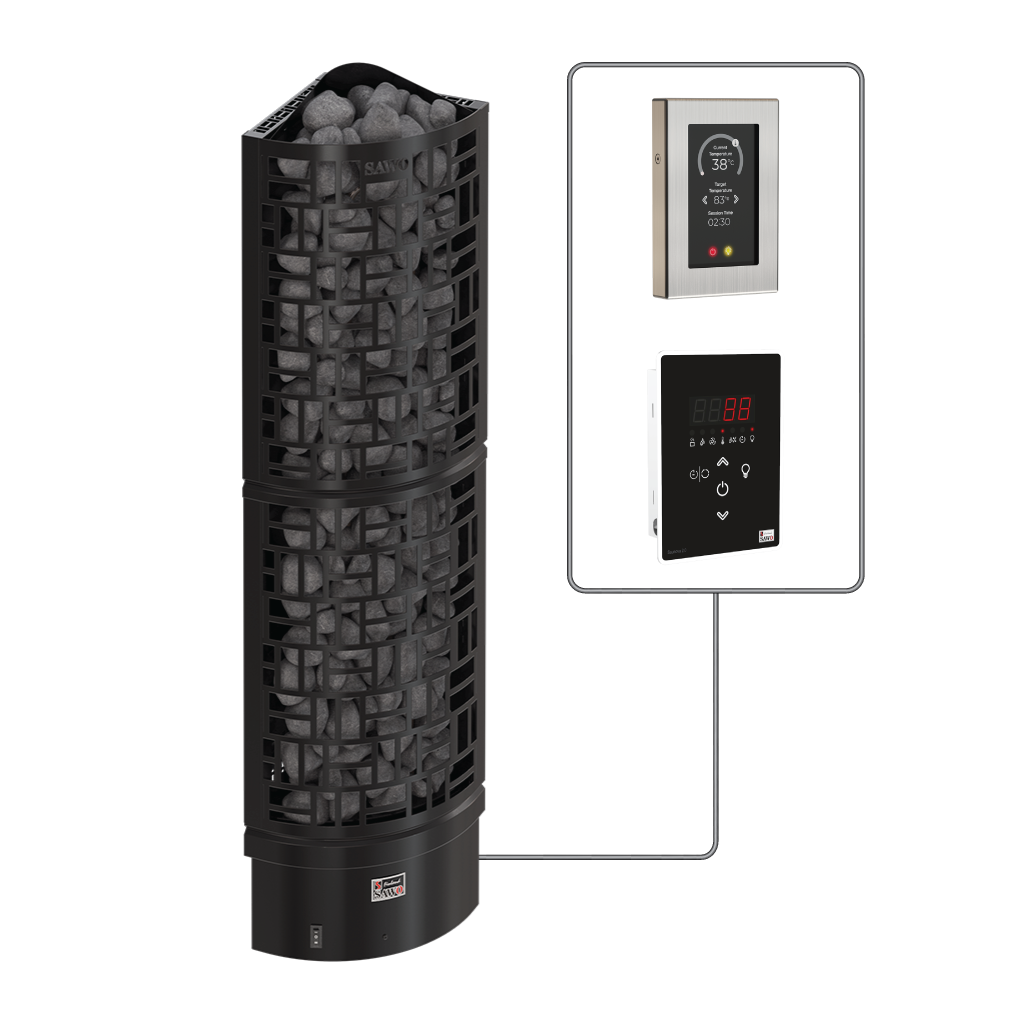

Saunova 2.0 (SAU-UI-V2)Giao diện điều khiển rờiSAWO30 Corner Black Ni2 · 4,5–9 kW · 3 mã
SAWO30 Corner dành cho vị trí góc phòng. Thiết kế tháp cao kết hợp bộ chia đá tháo rời, phù hợp khi cần giữ diện tích sử dụng cho không gian sauna.
Hệ Saunova Ni2 với khối công suất tương ứng tích hợp trong máy.
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (kg) không bộ chia đá | Đá (kg) có bộ chia đá | Điều khiển | Khoảng cách an toàn tối thiểu A | B | |
|---|---|---|---|---|---|---|---|---|
| SW3-45Ni2-CNR-BL-P-C | 4.5 | 3 – 6 | 300 x 300 x 1380 | 70 | 45 | Saunova | 100 | 1900 |
| SW3-60Ni2-CNR-BL-P-C | 6.0 | 5 – 8 | 300 x 300 x 1380 | 70 | 45 | Saunova | 100 | 1900 |
| SW6-90Ni2-CNR-BL-P-C | 9.0 | 8 – 15 | 415 x 415 x 1380 | 105 | 80 | Saunova | 100 | 1900 |
Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn SAWO30 Corner Black Ni2
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.
Chọn điều khiển cho SAWO30 Corner Black Ni2
Phiên bản Ni2 sử dụng giao diện Saunova với khối công suất tương ứng tích hợp trong máy. Kiểm tra đúng mã máy và dây nối trước khi chọn giao diện.
Saunova 2.0 (SAU-UI-V2)Giao diện điều khiển rờiLựa chọn cho máy Ni2; không thêm bộ công suất rời khi máy đã tích hợp đúng khối Ni2.
Thông số & PDF →SAWO30 Corner NS · 4,5–12 kW · 4 mã
SAWO30 Corner dành cho vị trí góc phòng. Thiết kế tháp cao kết hợp bộ chia đá tháo rời, phù hợp khi cần giữ diện tích sử dụng cho không gian sauna.
Điều khiển rời NS; cần chọn giao diện và khối công suất phù hợp.
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (kg) không bộ chia đá | Đá (kg) có bộ chia đá | Điều khiển | Khoảng cách an toàn tối thiểu A | B | |
|---|---|---|---|---|---|---|---|---|
| SW3-45NS-CNR-P-C | 4.5 | 3 – 6 | 300 x 300 x 1380 | 70 | 45 | Separate | 100 | 1900 |
| SW3-60NS-CNR-P-C | 6.0 | 5 – 8 | 300 x 300 x 1380 | 70 | 45 | Separate | 100 | 1900 |
| SW6-90NS-CNR-P-C | 9.0 | 8 – 15 | 415 x 415 x 1380 | 105 | 80 | Separate | 100 | 1900 |
| SW6-120NS-CNR-P | 12.0 | 11 – 18 | 415 x 415 x 1380 | 105 | 80 | Separate | 100 | 2100 |

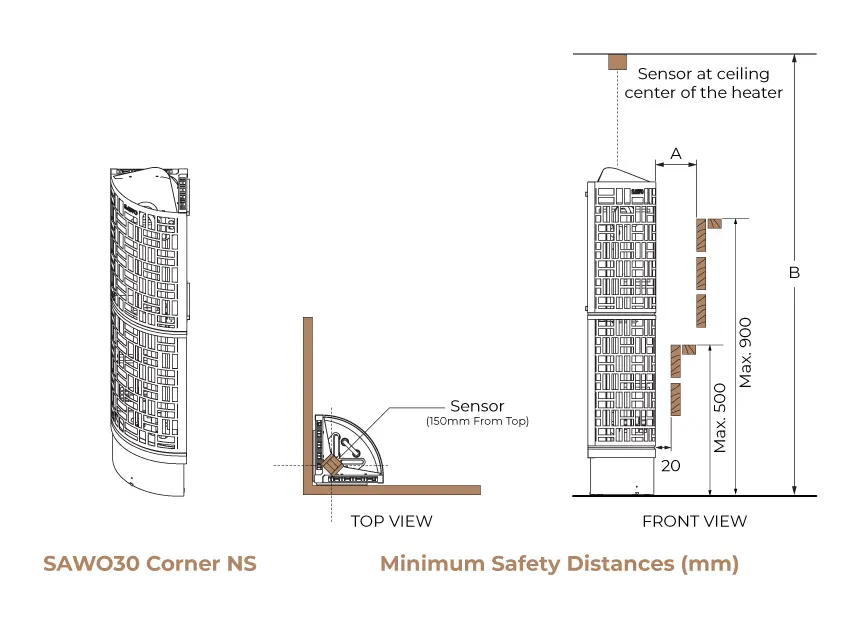

Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn SAWO30 Corner NS
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.

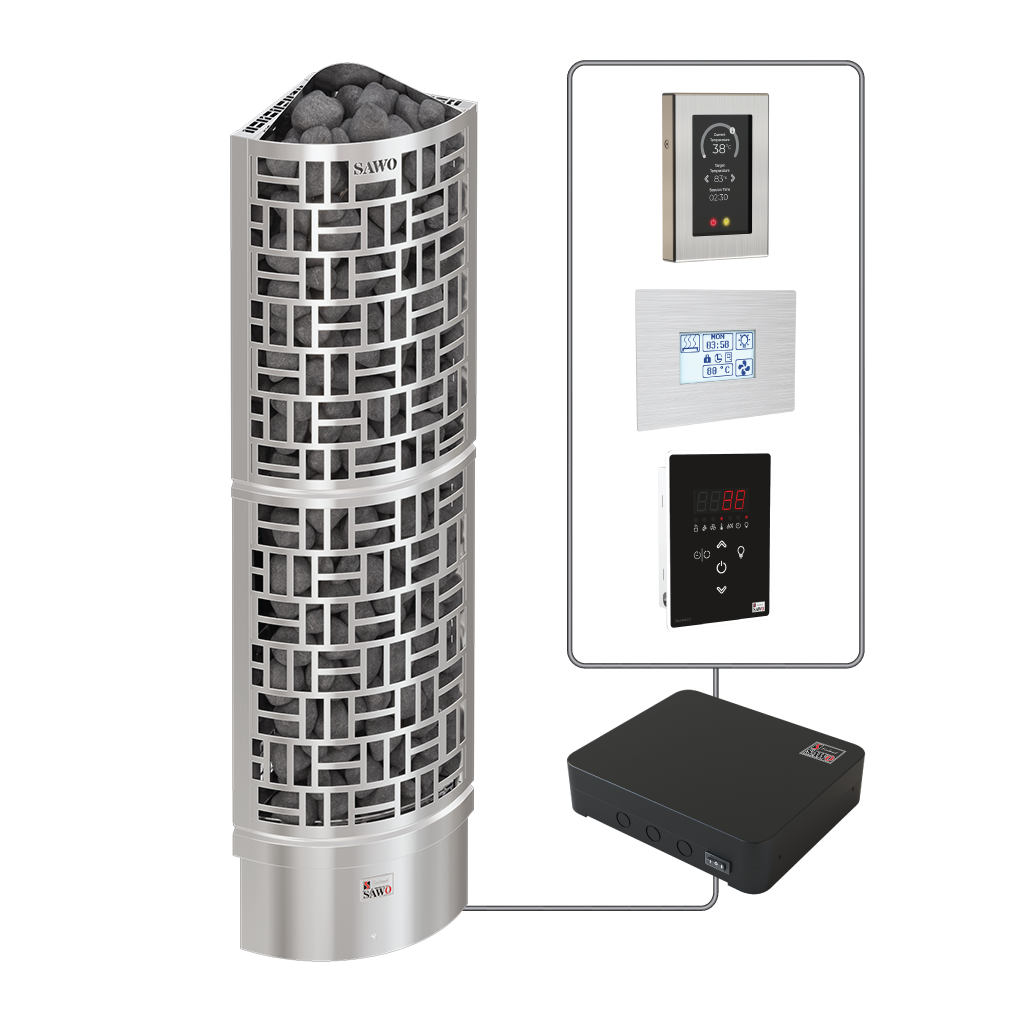

Chọn điều khiển cho SAWO30 Corner NS
Phiên bản NS dùng giao diện và khối công suất rời. Saunova tiêu chuẩn đến 9 kW; Innova tiêu chuẩn đến 15 kW. Vượt giới hạn phải thiết kế thêm contactor theo sơ đồ hãng.
Innova Classic 2.0 (INC-S-V2)Giao diện điều khiển rờiXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.
Thông số & PDF →
Innova 2.0 Power Controller (INP-C-V2)Bộ công suất rờiXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.

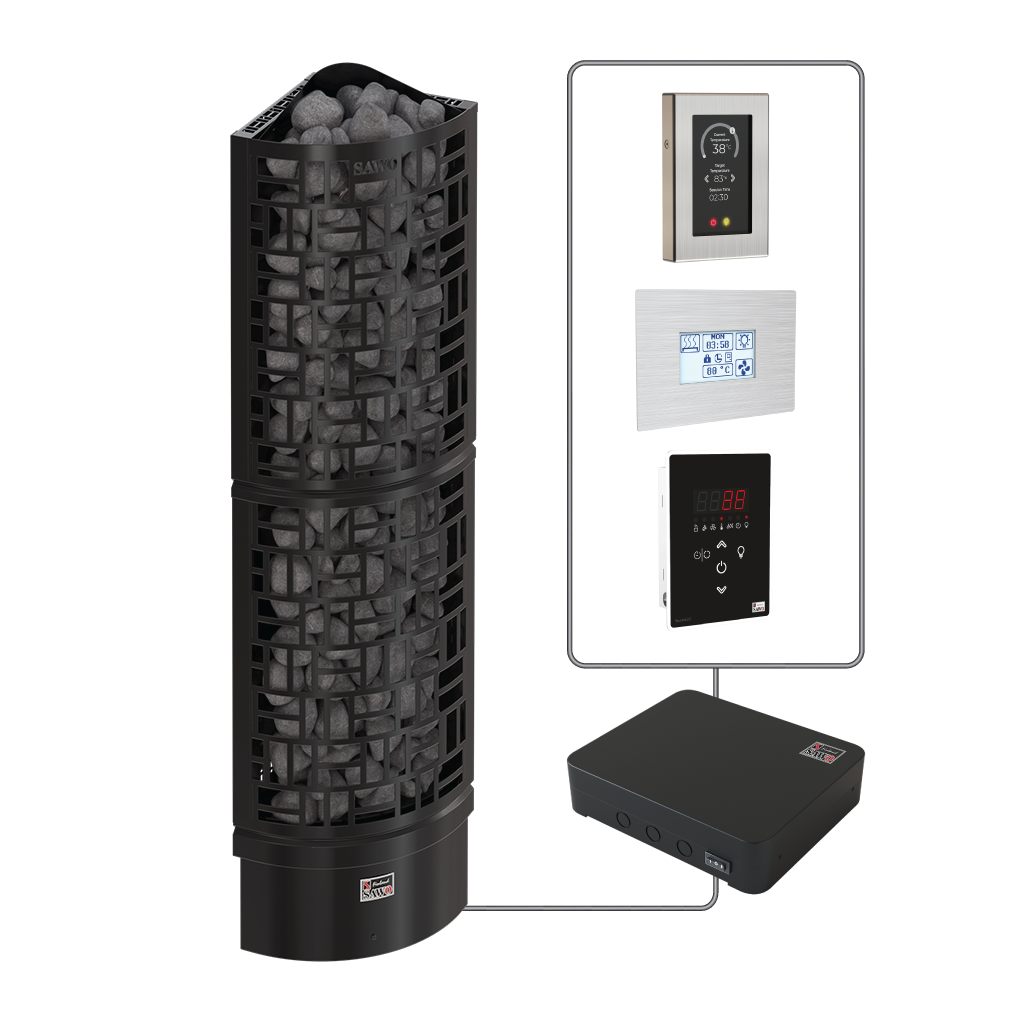

Thông số & PDF →SAWO30 Corner Black NS · 4,5–12 kW · 4 mã
SAWO30 Corner dành cho vị trí góc phòng. Thiết kế tháp cao kết hợp bộ chia đá tháo rời, phù hợp khi cần giữ diện tích sử dụng cho không gian sauna.
Điều khiển rời NS; cần chọn giao diện và khối công suất phù hợp.
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (kg) không bộ chia đá | Đá (kg) có bộ chia đá | Điều khiển | Khoảng cách an toàn tối thiểu A | B | |
|---|---|---|---|---|---|---|---|---|
| SW3-45NS-CNR-BL-P-C | 4.5 | 3 – 6 | 300 x 300 x 1380 | 70 | 45 | Separate | 100 | 1900 |
| SW3-60NS-CNR-BL-P-C | 6.0 | 5 – 8 | 300 x 300 x 1380 | 70 | 45 | Separate | 100 | 1900 |
| SW6-90NS-CNR-BL-P-C | 9.0 | 8 – 15 | 415 x 415 x 1380 | 105 | 80 | Separate | 100 | 1900 |
| SW6-120NS-CNR-BL-P | 12.0 | 11 – 18 | 415 x 415 x 1380 | 105 | 80 | Separate | 100 | 2100 |
Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn SAWO30 Corner Black NS
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.
Chọn điều khiển cho SAWO30 Corner Black NS
Phiên bản NS dùng giao diện và khối công suất rời. Saunova tiêu chuẩn đến 9 kW; Innova tiêu chuẩn đến 15 kW. Vượt giới hạn phải thiết kế thêm contactor theo sơ đồ hãng.
Innova Classic 2.0 (INC-S-V2)Giao diện điều khiển rờiXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.
Thông số & PDF →Innova 2.0 Power Controller (INP-C-V2)Bộ công suất rờiXem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.

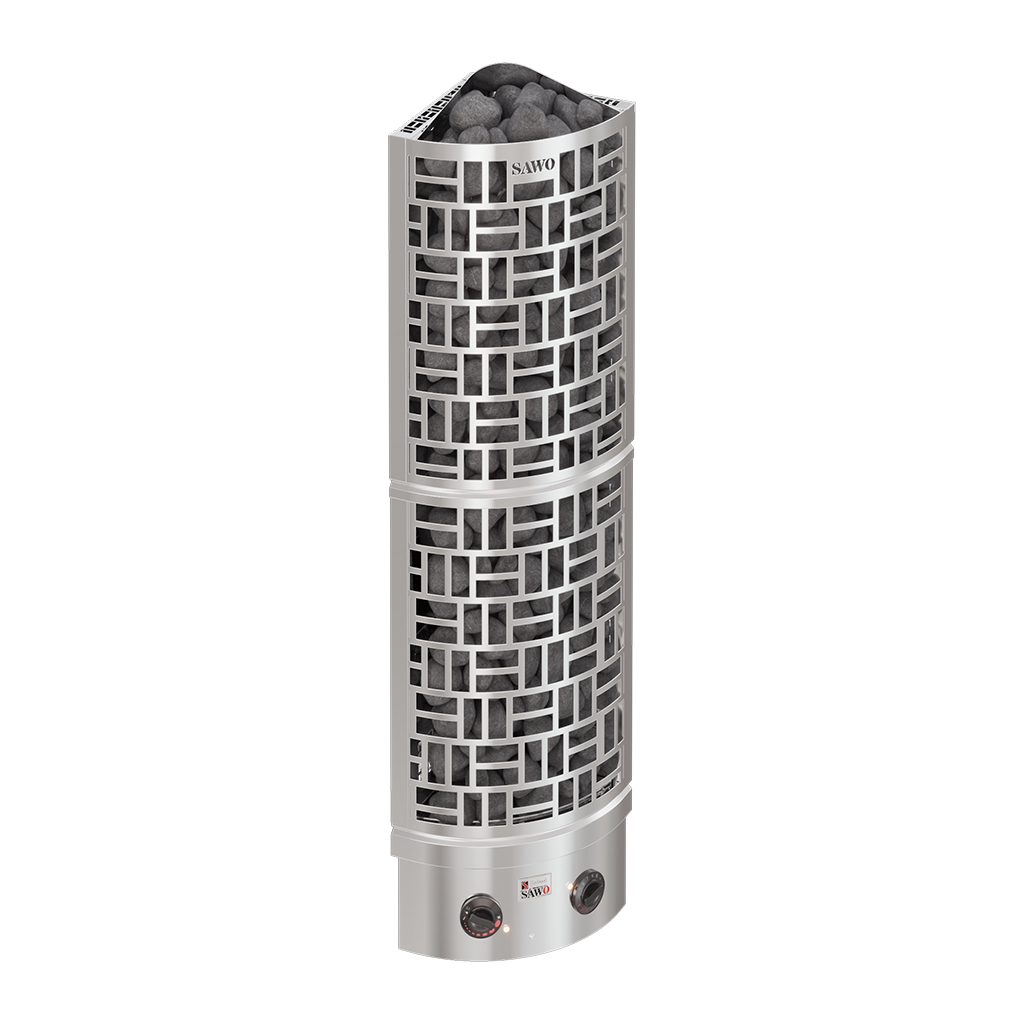

Thông số & PDF →SAWO30 Corner NB · 4,5–9 kW · 3 mã
SAWO30 Corner dành cho vị trí góc phòng. Thiết kế tháp cao kết hợp bộ chia đá tháo rời, phù hợp khi cần giữ diện tích sử dụng cho không gian sauna.
Điều khiển cơ tích hợp trên máy (NB).
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (KG) không bộ chia đá | Đá (KG) có bộ chia đá | Điều khiển | Khoảng cách an toàn tối thiểu A | B | |
|---|---|---|---|---|---|---|---|---|
| SW3-45NB-CNR-P-C | 4.5 | 3 – 6 | 300 x 300 x 1380 | 70 | 45 | Built-in (8+4h) | 100 | 1900 |
| SW3-60NB-CNR-P-C | 6.0 | 5 – 8 | 300 x 300 x 1380 | 70 | 45 | Built-in (8+4h) | 100 | 1900 |
| SW6-90NB-CNR-P-C | 9.0 | 8 – 15 | 415 x 415 x 1380 | 105 | 80 | Built-in (8+4h) | 100 | 1900 |

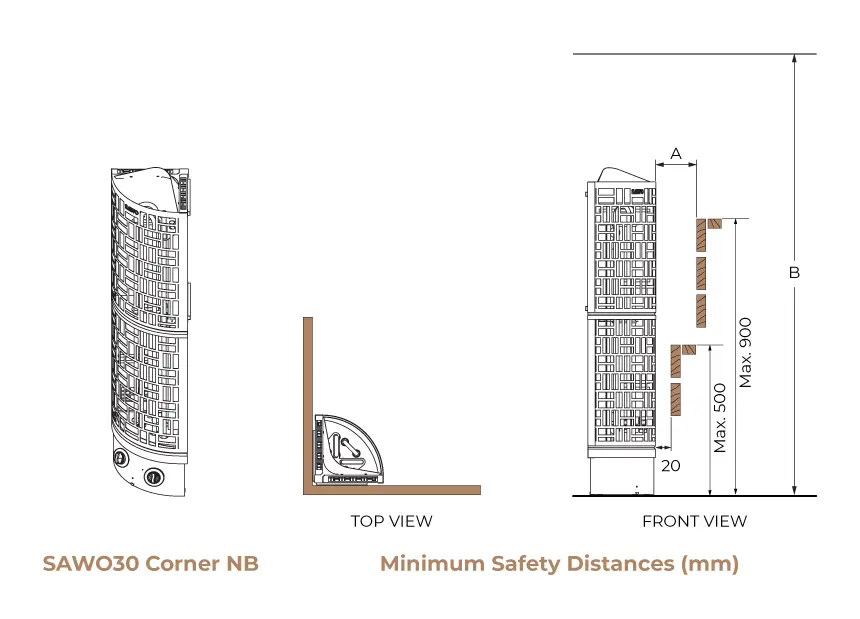

Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn SAWO30 Corner NB
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.
Chọn điều khiển cho SAWO30 Corner NB
Phiên bản NB có điều khiển cơ tích hợp trên máy. Không cần mua thêm bảng điều khiển rời để vận hành cấu hình NB tiêu chuẩn. Không tự chuyển đấu nối NB sang NS hoặc Ni2.

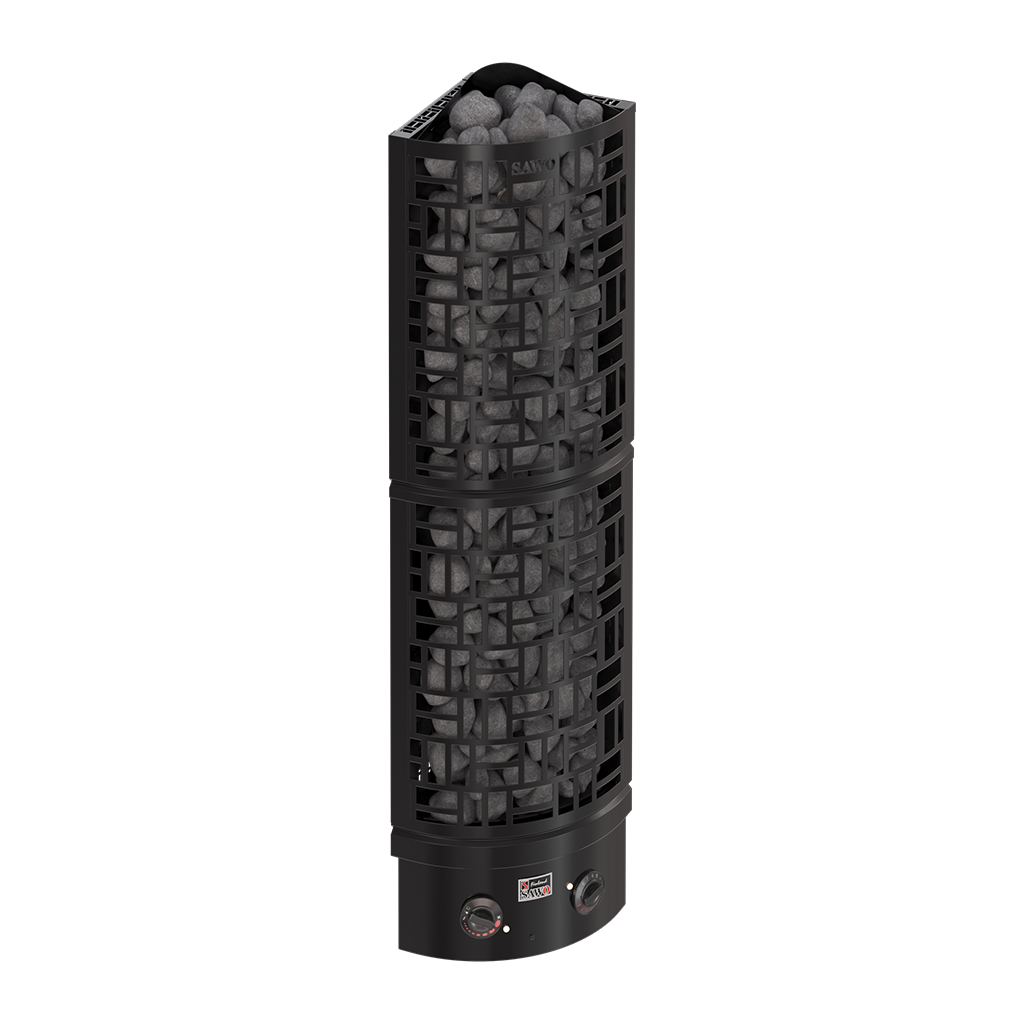

SAWO30 Corner Black NB · 4,5–9 kW · 3 mã
SAWO30 Corner dành cho vị trí góc phòng. Thiết kế tháp cao kết hợp bộ chia đá tháo rời, phù hợp khi cần giữ diện tích sử dụng cho không gian sauna.
Điều khiển cơ tích hợp trên máy (NB).
| Mã máy | kW | Thể tích phòng hãng · min–max (m³) | Kích thước máy (mm) · dài × rộng × cao | Đá (KG) không bộ chia đá | Đá (KG) có bộ chia đá | Điều khiển | Khoảng cách an toàn tối thiểu A | B | |
|---|---|---|---|---|---|---|---|---|
| SW3-45NB-CNR-BL-P-C | 4.5 | 3 – 6 | 300 x 300 x 1380 | 70 | 45 | Built-in (8+4h) | 100 | 1900 |
| SW3-60NB-CNR-BL-P-C | 6.0 | 5 – 8 | 300 x 300 x 1380 | 70 | 45 | Built-in (8+4h) | 100 | 1900 |
| SW6-90NB-CNR-BL-P-C | 9.0 | 8 – 15 | 415 x 415 x 1380 | 105 | 80 | Built-in (8+4h) | 100 | 1900 |
Thiết kế và khoảng cách lắp đặt
Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.
PDF hướng dẫn SAWO30 Corner Black NB
PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.
Chọn điều khiển cho SAWO30 Corner Black NB
Phiên bản NB có điều khiển cơ tích hợp trên máy. Không cần mua thêm bảng điều khiển rời để vận hành cấu hình NB tiêu chuẩn. Không tự chuyển đấu nối NB sang NS hoặc Ni2.
Tài liệu và cách chọn công suất
Mỗi phiên bản ở trên có PDF tương ứng. Đọc mã trên nhãn máy và chọn đúng NS, NB, Ni hoặc Ni2; không dùng hướng dẫn của một phiên bản khác để suy ra đấu nối.
Thể tích phòng = dài × rộng × cao (m). Theo kinh nghiệm tại Việt Nam, máy sauna khô được tham khảo ở mức 1 m³ ≈ 1,2 kW và chọn mức công suất sẵn có phía trên.
Công suất này được tính theo kinh nghiệm tại Việt Nam. Thể tích hãng trong bảng là thông số riêng của SAWO; cần xét vật liệu phòng, phần kính, cách nhiệt và điện nguồn khi chốt cấu hình.
Tính công suất máy khô →Hệ điều khiển và thành phần đi kèm
NB sử dụng điều khiển tích hợp; Ni2 và Ni có cấu hình riêng; NS cần hệ điều khiển rời. Các gợi ý theo từng phiên bản nằm trong phần mở rộng phía trên.
Khám phá bảng điều khiển, bộ công suất và contactor →Ảnh và dữ liệu kỹ thuật từ SAWO; phần giới thiệu được biên tập sang tiếng Việt. Ảnh gốc được hiển thị trọn khung, giữ nguyên tệp và tỷ lệ. Thiết bị xuất hiện cùng ảnh không mặc nhiên được bán kèm.
