Máy xông hơi SAWO Tower Round

Phiên bản và mã máy Tower Round

Dải công suất gia nhiệt: 3–24 kW. Chọn đúng phiên bản, màu hoàn thiện và hậu tố model; các thông số dưới đây được giữ theo bảng hãng.

Tower Round Ni2 · 3–9 kW · 9 mã

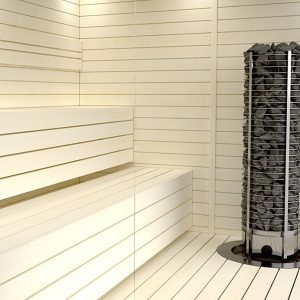

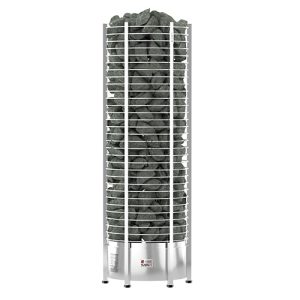

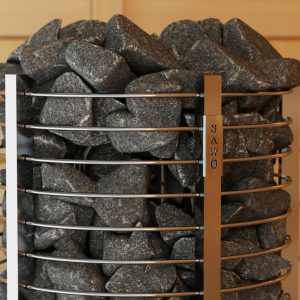

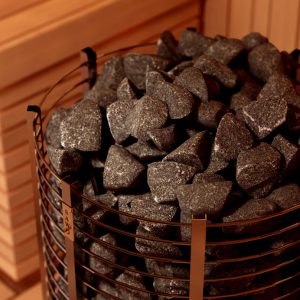

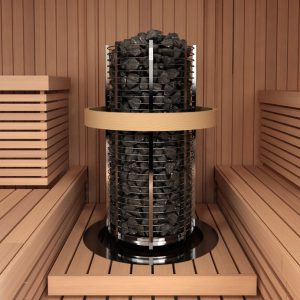

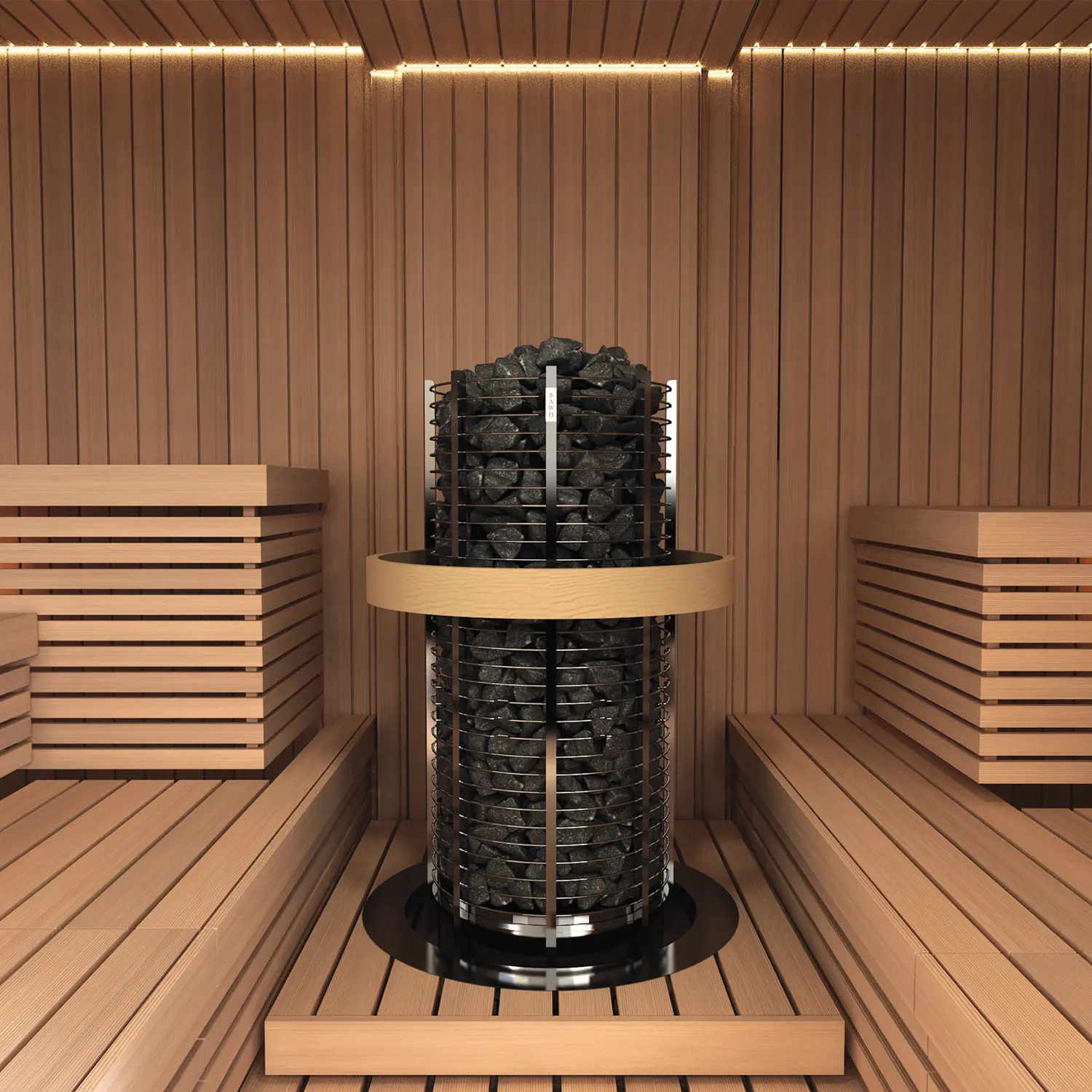

Tower Round có dạng tháp đá tròn, bố trí được ở giữa phòng hoặc tích hợp vào ghế. Bộ chia đá tháo rời cho phép điều chỉnh cách xếp đá theo cấu hình của hãng.

Hệ Saunova Ni2 với khối công suất tương ứng tích hợp trong máy.

Mã máy	kW	Thể tích phòng hãng · min–max (m³)	Kích thước máy (mm) · dài × rộng × cao	Đá (kg) không bộ chia đá	Đá (kg) có bộ chia đá	Điều khiển	Khoảng cách an toàn tối thiểu A | B
TH2-30Ni2-P-C	3.0	2 – 4	260 x 260 x 1300	70	60	Saunova	100	1900
TH3-35Ni2-P-C	3.5	3 – 6	260 x 260 x 1300	70	60	Saunova	100	1900
TH3-45Ni2-P-C	4.5	3 – 6	260 x 260 x 1300	70	60	Saunova	100	1900
TH3-60Ni2-P-C	6.0	5 – 8	260 x 260 x 1300	70	60	Saunova	150	1900
TH4-60Ni2-P-C	6.0	5 – 9	315 x 315 x 1300	105	90	Saunova	150	1900
TH5-80Ni2-P-C	8.0	8 – 14	315 x 315 x 1300	105	90	Saunova	150	1900
TH5-90Ni2-P-C	9.0	8 – 14	315 x 315 x 1300	105	90	Saunova	150	1900
TH6-80Ni2-P-C	8.0	7 – 14	365 x 365 x 1300	160	100	Saunova	150	1900
TH6-90Ni2-P-C	9.0	8 – 15	365 x 365 x 1300	160	100	Saunova	150	1900

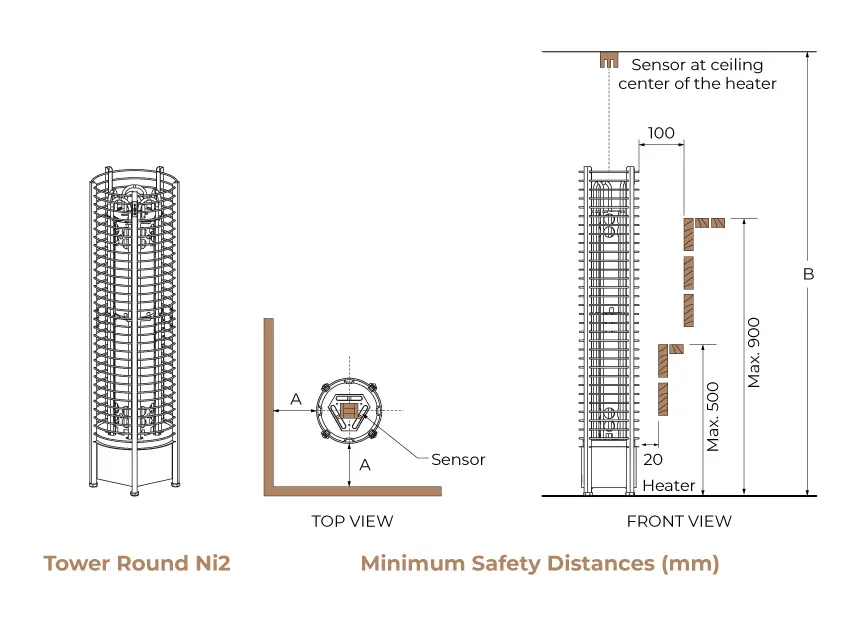

Thiết kế và khoảng cách lắp đặt

Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.

PDF hướng dẫn Tower Round Ni2

PDF hướng dẫn Tower Round Ni2 · 43 trang ↗

PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.

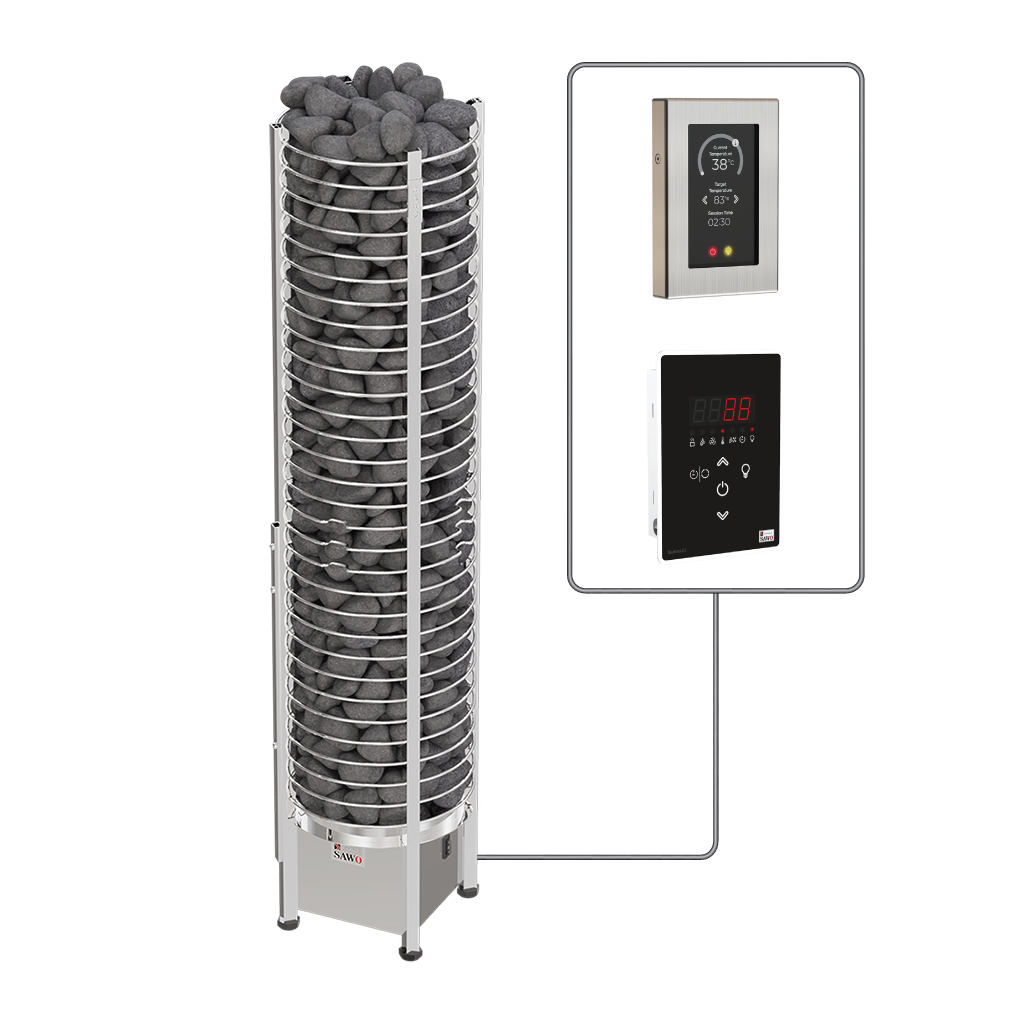

Chọn điều khiển cho Tower Round Ni2

Phiên bản Ni2 sử dụng giao diện Saunova với khối công suất tương ứng tích hợp trong máy. Kiểm tra đúng mã máy và dây nối trước khi chọn giao diện.

Saunova 2.0 (SAU-UI-V2)Giao diện điều khiển rời

Lựa chọn cho máy Ni2; không thêm bộ công suất rời khi máy đã tích hợp đúng khối Ni2.

Thông số & PDF →

Tower Round Ni · 10,5–24 kW · 9 mã

Tower Round có dạng tháp đá tròn, bố trí được ở giữa phòng hoặc tích hợp vào ghế. Bộ chia đá tháo rời cho phép điều chỉnh cách xếp đá theo cấu hình của hãng.

Hệ Innova Ni; phân biệt với Ni2 và đối chiếu đúng đời thiết bị.

Mã máy	kW	Thể tích phòng hãng · min–max (m³)	Kích thước máy (mm) · dài × rộng × cao	Đá (kg) không bộ chia đá	Đá (kg) có bộ chia đá	Điều khiển	Khoảng cách an toàn tối thiểu A | B
TH6-105Ni-P	10.5	9 – 16	365 x 365 x 1300	160	100	Innova	150	1900
TH6-120Ni-P	12.0	11 – 18	365 x 365 x 1300	160	100	Innova	200	2100
TH9-105Ni-P	10.5	10 – 16	450 x 450 x 1300	230	165	Innova	150	2100
TH9-120Ni-P	12.0	11 – 20	450 x 450 x 1300	230	165	Innova	150	2100
TH9-150Ni-P	15.0	14 – 25	450 x 450 x 1300	230	165	Innova	200	2100
TH12-150Ni-P	15.0	15 – 26	545 x 545 x 1300	360	220	Innova	200	2300
TH12-180Ni-P	18.0	18 – 30	545 x 545 x 1300	360	220	Innova	200	2300
TH12-210Ni-P	21.0	22 – 35	545 x 545 x 1300	360	220	Innova	200	2300
TH12-240Ni-P	24.0	24 – 40	545 x 545 x 1300	360	220	Innova	200	2300

Thiết kế và khoảng cách lắp đặt

Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.

PDF hướng dẫn Tower Round Ni

PDF hướng dẫn Tower Round Ni · 34 trang ↗

PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.

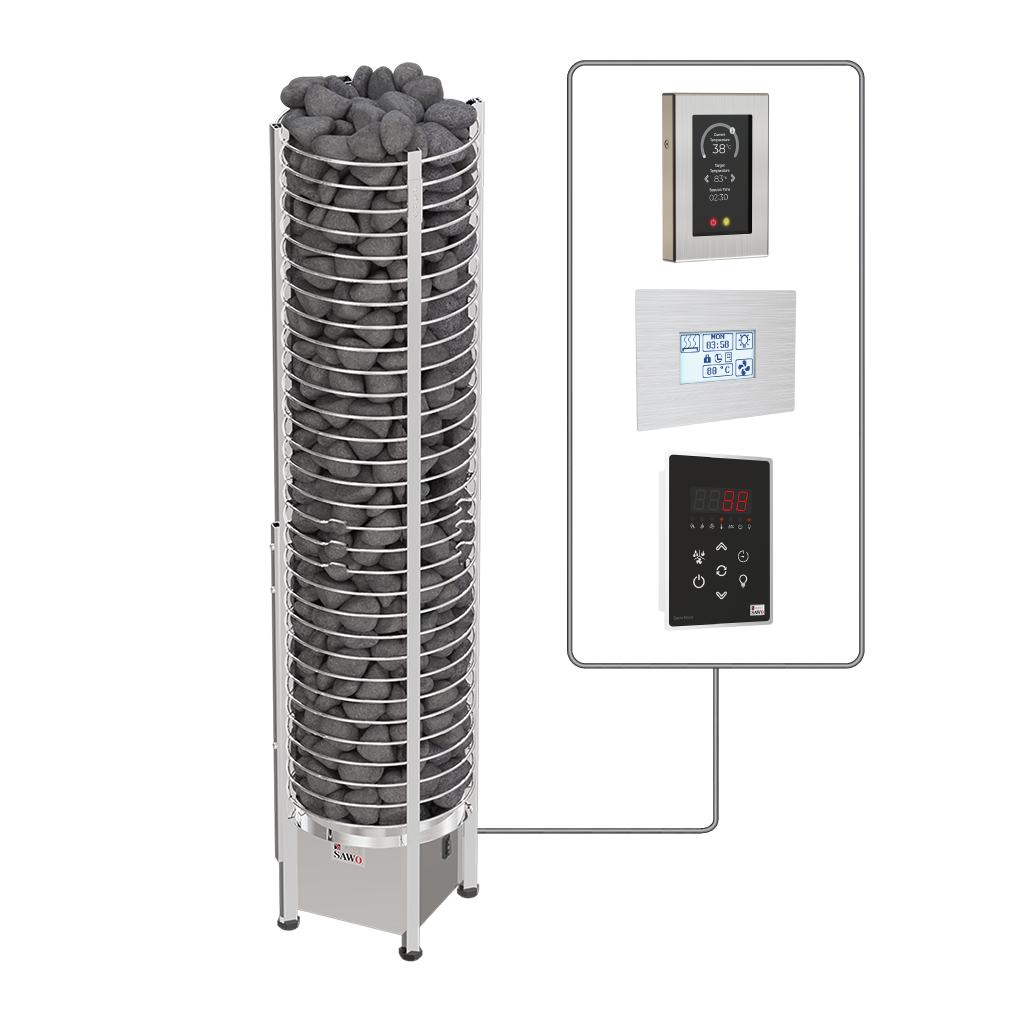

Chọn điều khiển cho Tower Round Ni

Phiên bản Ni thuộc hệ Innova tích hợp theo tài liệu của máy. Ni và Ni2 là hai cấu hình khác nhau; cần xác nhận đời giao diện, đầu nối và sơ đồ trước khi thay bảng.

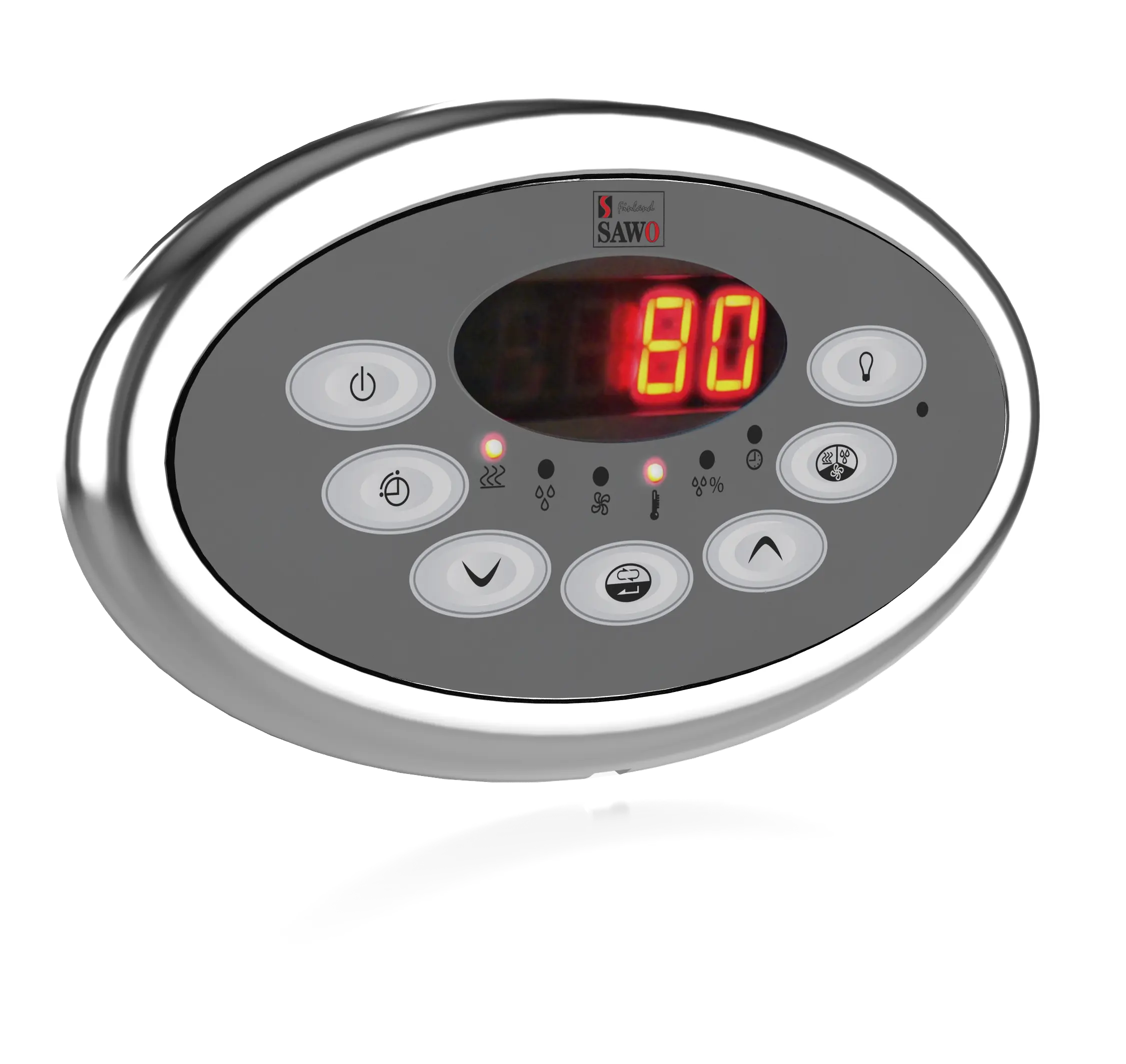

Innova Classic (INC-S)Giao diện Classic rời

Tìm hiểu giao diện hệ Innova; xác nhận đúng thế hệ với sơ đồ Ni trước khi đặt hàng.

Thông số & PDF →

Tower Round NS · 3–24 kW · 19 mã

Tower Round có dạng tháp đá tròn, bố trí được ở giữa phòng hoặc tích hợp vào ghế. Bộ chia đá tháo rời cho phép điều chỉnh cách xếp đá theo cấu hình của hãng.

Điều khiển rời NS; cần chọn giao diện và khối công suất phù hợp.

Mã máy	kW	Thể tích phòng hãng · min–max (m³)	Kích thước máy (mm) · dài × rộng × cao	Đá (kg) không bộ chia đá	Đá (kg) có bộ chia đá	Điều khiển	Khoảng cách an toàn tối thiểu A | B
TH2-30NS-P	3.0	2 – 4	260 x 260 x 1300	70	60	Separate	100 | 150	1900
TH3-35NS-P-C	3.5	3 – 6	260 x 260 x 1300	70	60	Built-in (8+4h) | Separate	150 | 100	1900
TH3-45NS-P-C	4.5	3 – 6	260 x 260 x 1300	70	60	Built-in (8+4h) | Separate	150 | 100	1900
TH3-60NS-P-C	6.0	5 – 8	260 x 260 x 1300	70	60	Built-in (8+4h) | Separate	150 | 150	1900
TH4-60NS-P-C	6.0	5 – 9	315 x 315 x 1300	105	90	Built-in (8+4h) | Separate	150 | 150	1900
TH5-80NS-P-C	8.0	7 – 13	315 x 315 x 1300	105	90	Built-in (8+4h) | Separate	100 | 100	1900
TH5-90NS-P-C	9.0	8 – 14	315 x 315 x 1300	105	90	Separate	150	1900
TH6-80NS-P-C	8.0	7 – 14	365 x 365 x 1300	160	100	Built-in (8+4h) | Separate	100 | 100	1900
TH6-90NS-P-C	9.0	8 – 15	365 x 365 x 1300	160	100	Built-in (8+4h) | Separate	100 | 100	1900
TH6-105NS-P	10.5	9 – 16	365 x 365 x 1300	160	100	Separate	150	1900
TH6-120NS-P	12	11 – 18	365 x 365 x 1300	160	100	Separate	200	2100
TH9-105NS-P	10.5	10 – 16	450 x 450 x 1300	230	165	Separate	150	2100
TH9-120NS-P	12	11 – 20	450 x 450 x 1300	230	165	Separate	150	2100
TH9-150NS-P	15	14 – 25	450 x 450 x 1300	230	165	Separate	200	2100
TH9-180NS-P	18	18 – 28	450 x 450 x 1300	230	165	Separate	200	2100
TH12-150NS-P	15	15 – 26	545 x 545 x 1300	360	220	Separate	200	2300
TH12-180NS-P	18	18 – 30	545 x 545 x 1300	360	220	Separate	200	2300
TH12-210NS-P	21	22 – 35	545 x 545 x 1300	360	220	Separate	200	2300
TH12-240NS-P	24	24 – 40	545 x 545 x 1300	360	220	Separate	200	2300

Thiết kế và khoảng cách lắp đặt

Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.

PDF hướng dẫn Tower Round NS

PDF hướng dẫn Tower Round NS · 32 trang ↗

PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.

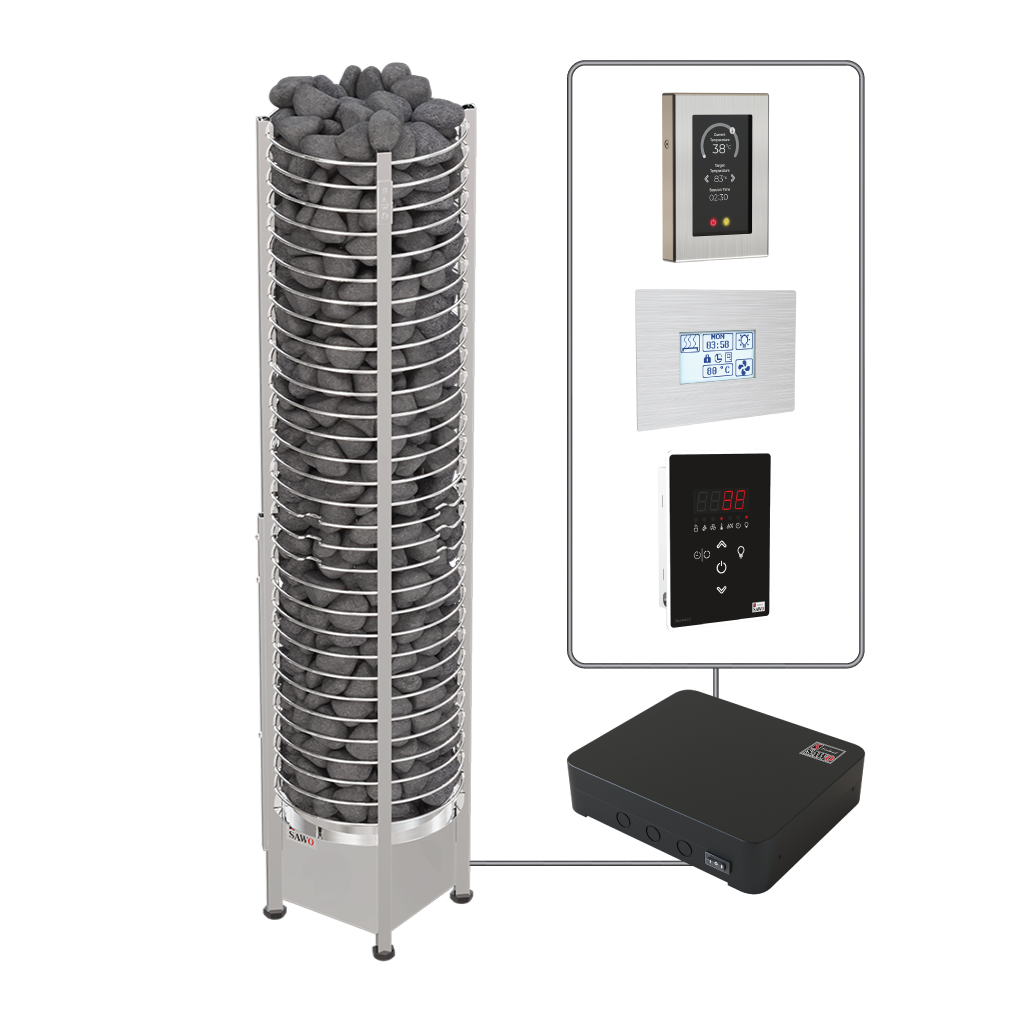

Chọn điều khiển cho Tower Round NS

Phiên bản NS dùng giao diện và khối công suất rời. Saunova tiêu chuẩn đến 9 kW; Innova tiêu chuẩn đến 15 kW. Vượt giới hạn phải thiết kế thêm contactor theo sơ đồ hãng.

Innova Classic 2.0 (INC-S-V2)Giao diện điều khiển rời

Xem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.

Thông số & PDF →

Innova 2.0 Power Controller (INP-C-V2)Bộ công suất rời

Xem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.

Thông số & PDF →

Innova 2.0 Contactor Unit (INP-S-V2)Bộ contactor mở rộng

Xem cấu hình hệ điều khiển; chọn đúng giới hạn kW và biến thể theo PDF máy.

Thông số & PDF →

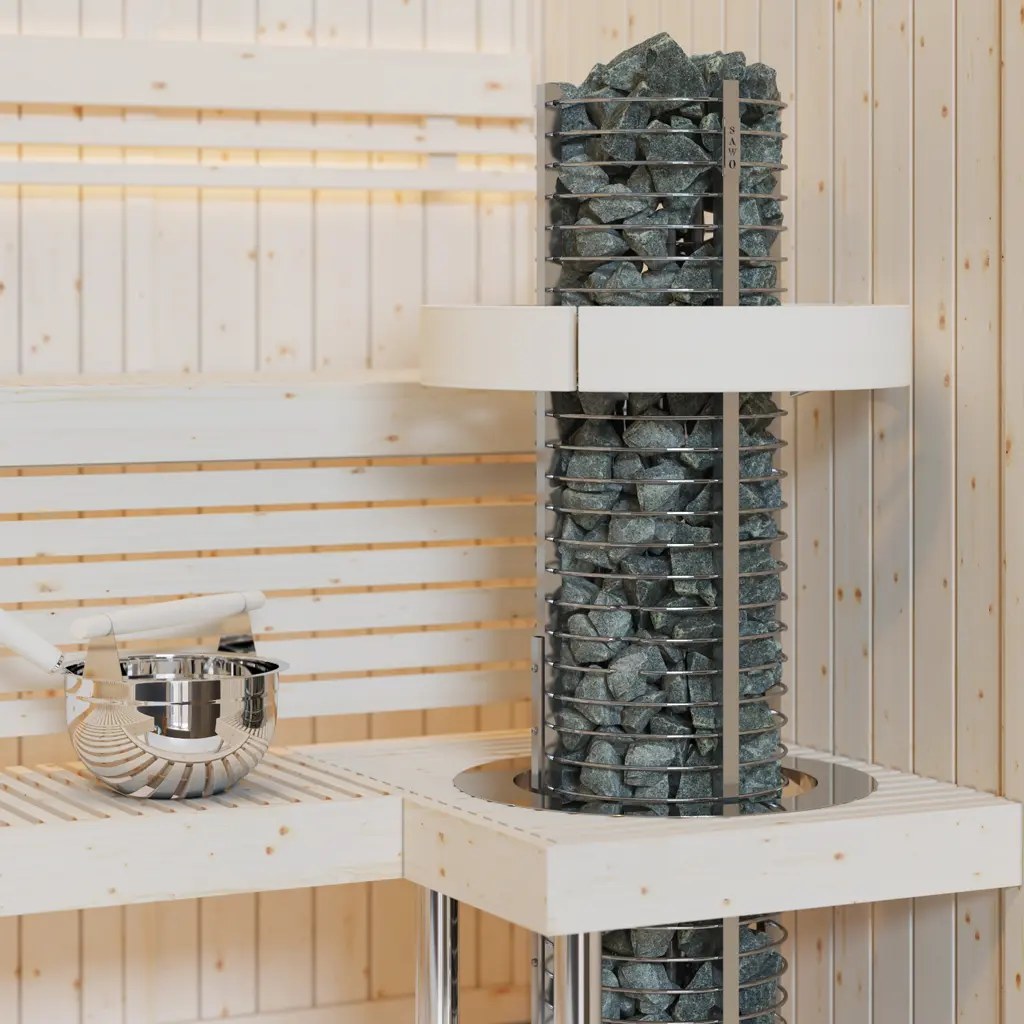

Tower Round NB · 3–9 kW · 8 mã

Tower Round có dạng tháp đá tròn, bố trí được ở giữa phòng hoặc tích hợp vào ghế. Bộ chia đá tháo rời cho phép điều chỉnh cách xếp đá theo cấu hình của hãng.

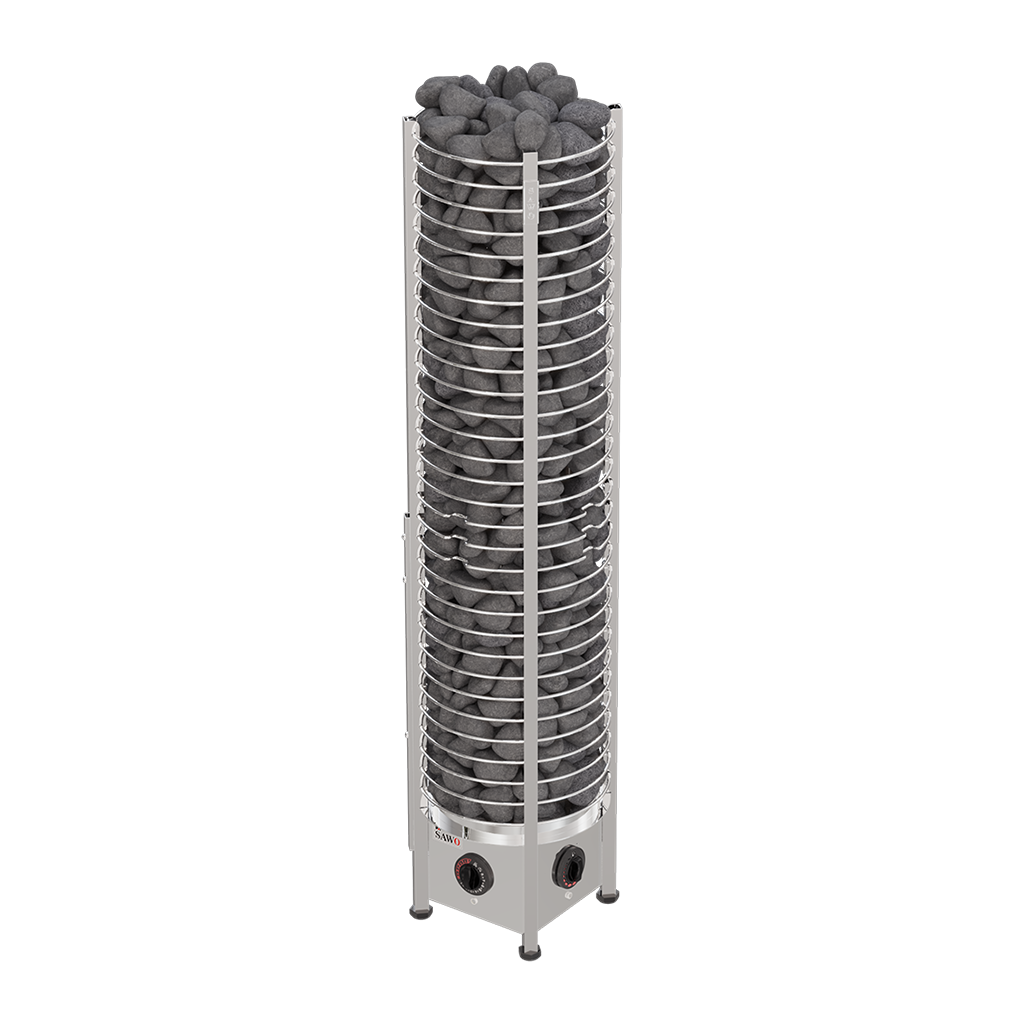

Điều khiển cơ tích hợp trên máy (NB).

Mã máy	kW	Thể tích phòng hãng · min–max (m³)	Kích thước máy (mm) · dài × rộng × cao	Đá (kg) không bộ chia đá	Đá (kg) có bộ chia đá	Điều khiển	Khoảng cách an toàn tối thiểu A | B
TH2-30NB-P	3.0	2 – 4	260 x 260 x 1300	70	60	Separate	100 | 150	1900
TH3-35NB-P-C	3.5	3 – 6	260 x 260 x 1300	70	60	Built-in (8+4h) | Separate	150 | 100	1900
TH3-45NB-P-C	4.5	3 – 6	260 x 260 x 1300	70	60	Built-in (8+4h) | Separate	150 | 100	1900
TH3-60NB-P-C	6.0	5 – 8	260 x 260 x 1300	70	60	Built-in (8+4h) | Separate	150 | 150	1900
TH4-60NB-P-C	6.0	5 – 9	315 x 315 x 1300	105	90	Built-in (8+4h) | Separate	150 | 150	1900
TH5-80NB-P-C	8.0	7 – 13	315 x 315 x 1300	105	90	Built-in (8+4h) | Separate	100 | 100	1900
TH6-80NB-P-C	8.0	7 – 14	365 x 365 x 1300	160	100	Built-in (8+4h) | Separate	100 | 100	1900
TH6-90NB-P-C	9.0	8 – 15	365 x 365 x 1300	160	100	Built-in (8+4h) | Separate	100 | 100	1900

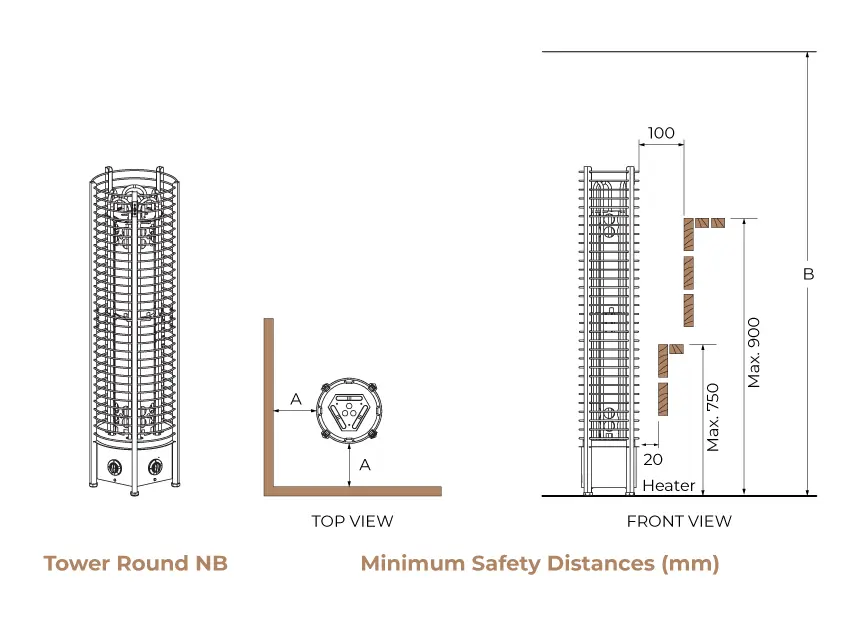

Thiết kế và khoảng cách lắp đặt

Giữ nguyên các ký hiệu A/B/C/D và thứ tự kích thước như hãng công bố. Xác nhận sơ đồ đúng model trong PDF trước khi thi công.

PDF hướng dẫn Tower Round NB

PDF hướng dẫn Tower Round NB · 32 trang ↗

PDF gốc của SAWO, giữ nguyên ngôn ngữ và nội dung. Hướng dẫn tiếng Việt trên trang không thay thế sơ đồ đấu nối và yêu cầu lắp đặt trong PDF.

Chọn điều khiển cho Tower Round NB

Phiên bản NB có điều khiển cơ tích hợp trên máy. Không cần mua thêm bảng điều khiển rời để vận hành cấu hình NB tiêu chuẩn. Không tự chuyển đấu nối NB sang NS hoặc Ni2.

Tài liệu và cách chọn công suất

Mỗi phiên bản ở trên có PDF tương ứng. Đọc mã trên nhãn máy và chọn đúng NS, NB, Ni hoặc Ni2; không dùng hướng dẫn của một phiên bản khác để suy ra đấu nối.

Thể tích phòng = dài × rộng × cao (m). Theo kinh nghiệm tại Việt Nam, máy sauna khô được tham khảo ở mức 1 m³ ≈ 1,2 kW và chọn mức công suất sẵn có phía trên.

Công suất này được tính theo kinh nghiệm tại Việt Nam. Thể tích hãng trong bảng là thông số riêng của SAWO; cần xét vật liệu phòng, phần kính, cách nhiệt và điện nguồn khi chốt cấu hình.

Hệ điều khiển và thành phần đi kèm

NB sử dụng điều khiển tích hợp; Ni2 và Ni có cấu hình riêng; NS cần hệ điều khiển rời. Các gợi ý theo từng phiên bản nằm trong phần mở rộng phía trên.
